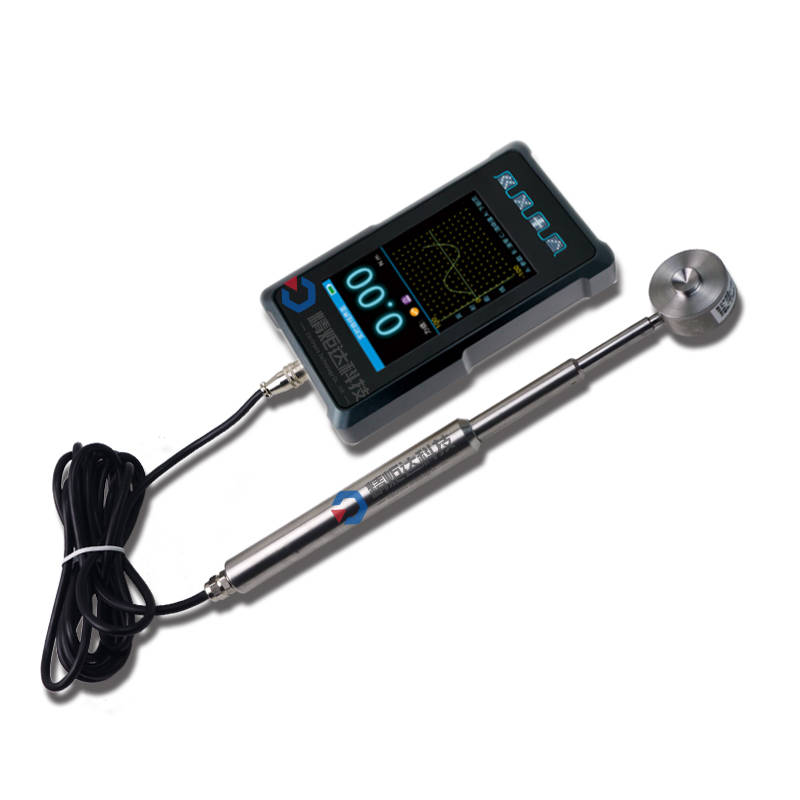

成都精炬达电子科技有限公司生产的这款JD-HD系列膜盒式电阻焊压力测试仪是一种专门用于精确测量电阻焊接过程中电极施加压力的仪器△•◇。它采用高精度膜盒传感器作为核心检测元件◁▽，能够实时捕捉焊接过程中压力的动态变化，并通过先进的信号处理和数据显示系统，为焊接质量控制、工艺参数优化及设备维护提供可靠的压力数据依据。该仪器广泛应用于汽车制造、航空航天▼□=、家电电子、五金制品等采用电阻焊工艺的行业••，是保证焊接接头强度、一致性和可靠性的关键检测设备。

　　：根据型号不同，通常覆盖0-5kN△-•、0-10kN▼□◆、0-20kN、0-50kN等多个量程范围，以满足不同规格电阻焊设备（如点焊机、凸焊机等）的压力测试需求。

　　…：一般达到0.5级或0.2级（满量程），确保压力测量数据的准确性，为工艺分析提供高精度数据。

　　△…：通常优于0.01kN或0★.1%FS，能够清晰分辨微小的压力变化，捕捉焊接过程中的压力细节。

　　◁：具备较高的采样率，如1kHz、5kHz甚至更高，可有效记录焊接过程中压力的瞬态变化•，完整反映压力随时间的动态曲线-。

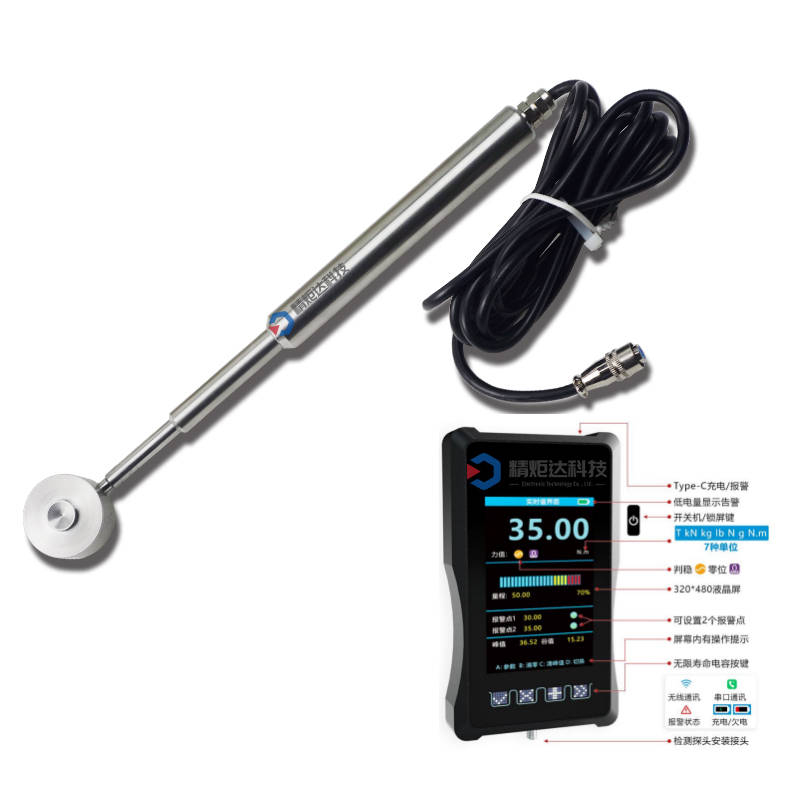

　　：配备高清LCD或OLED显示屏，可实时显示当前压力值、峰值压力☆▽、压力曲线等信息，部分型号支持触摸屏操作□▪，方便人机交互。

　　：内置存储芯片，可存储多组测试数据★▼◇；支持USB●、RS232/485等接口，可将测试数据上传至计算机或数据采集系统，便于数据的进一步分析、报表生成和追溯管理☆★○。

　　：一般采用AC220V供电◁◁，部分便携式型号可能配备可充电锂电池，提高现场使用的灵活性。

　　●：核心采用高精度膜盒式压力传感器，具有良好的线性度、重复性和稳定性，能够承受焊接过程中的冲击和振动。

　　膜盒式电阻焊压力测试仪的工作原理基于膜盒传感器的压力-形变-电信号转换特性。当电极压力施加于膜盒传感器时◇▲◁，传感器内部的膜片产生弹性形变，这种形变会导致粘贴在膜片上的应变片的电阻值发生变化。应变片组成的惠斯通电桥将电阻变化转换为微弱的电压信号○。该微弱信号经过仪器内部的信号调理电路（包括放大、滤波、温度补偿等）进行处理后◁★，被高精度A/D转换器转换为数字信号。微处理器（MCU或DSP）对数字信号进行采集、运算和分析△，计算出当前的压力值、峰值压力等参数，并控制显示屏进行实时数据和曲线显示。同时，微处理器可根据用户设置，对数据进行存储或通过通讯接口发送至外部设备•。整个过程快速响应，能够实时反映电阻焊过程中电极压力的动态变化。

　　：采用优质膜盒传感器和先进的信号处理技术▽▷☆，确保压力测量的高精度和高稳定性，为焊接工艺优化提供准确数据◇▲。

　　：具备高采样频率，能够精确捕捉焊接过程中快速变化的压力峰值和动态曲线，反映压力的瞬态特性。

　　：人性化的操作界面，简单易懂的菜单设置，方便操作人员快速上手；部分型号支持一键测试、自动峰值计算等功能。

　　▪：内置专业的数据处理软件（或兼容通用数据分析软件），可对存储的压力数据进行分析◁☆，生成压力-时间曲线、峰值统计、平均值计算等，帮助用户深入了解焊接过程。

　　：传感器和关键元器件选用工业级高品质产品，整机经过严格的环境测试和可靠性验证●•，确保在恶劣的工业环境下长期稳定工作。

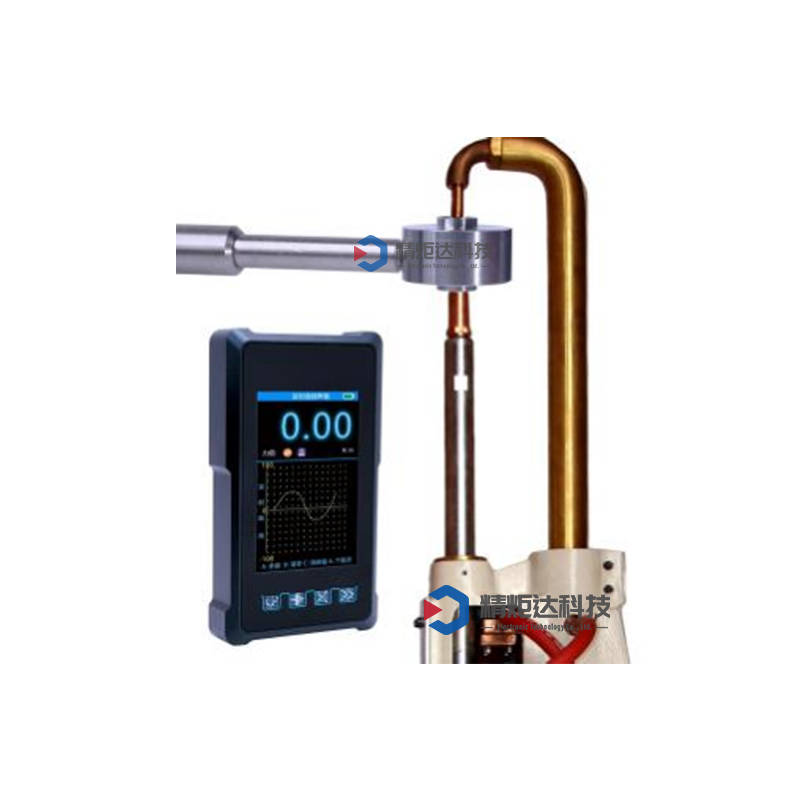

　　▷：传感器探头设计考虑了与不同电极头的适配性，可通过转接件方便地安装在焊枪或电极臂上，不影响正常焊接操作。

　　（针对便携式型号）-■：体积小巧◁◇，重量轻◇▲▼，配备电池供电，适合现场移动测试。

　　：部分高端型号可能具备压力超限报警、多通道测量■、与焊接控制系统联动等扩展功能▲•△。

　　：在新产品或新材料的电阻焊工艺开发阶段，用于精确测量和评估不同焊接参数（如电流、时间、压力）组合下的实际电极压力，优化工艺参数，确保焊接质量。

　　：在大批量生产线上，定期或不定期对焊接工位的电极压力进行检测▽-△，确保压力在设定范围内…◇，及时发现因电极磨损、机械部件松动等原因导致的压力变化▲•●，预防批量质量问题◁。

　　：作为校准工具●▪，用于对电阻焊设备的压力控制系统进行定期校准，确保设备的压力输出精度符合要求◆▽▪。

　　••▽：当出现焊接不良（如虚焊▲、焊穿、强度不足等）时，用于测量实际焊接压力，判断是否因压力异常导致质量问题，为故障排查提供依据●☆。

　　◁★★：在职业院校◁、科研机构的焊接教学和研究中-○，用于展示电阻焊压力的变化规律，进行焊接机理研究。

　　：如车身焊点、底盘部件焊接等关键工序的压力检测，是汽车制造中保证焊接强度和安全性的重要手段。

　　：在精密电子元件的电阻焊（如引线焊接）中，精确控制压力是保证焊接质量和避免元件损坏的关键•▼-，该仪器可提供必要的压力数据支持。

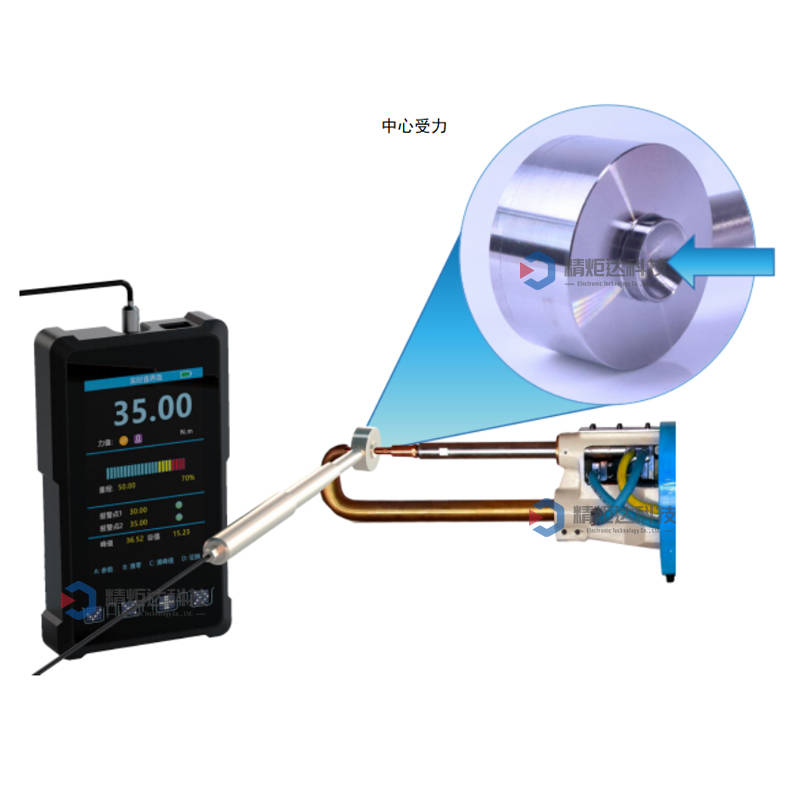

　　：确保传感器探头与电极或焊枪之间安装牢固、对中良好，避免因安装不当导致的测量误差或传感器损坏▷▪。安装时应避免过度拧紧或施加额外的力矩。

　　：根据被测试焊接设备的最大压力，选择合适量程的测试仪，一般建议实际压力值在量程的20%-80%之间，以保证测量精度。

　　：在高精度测量前，仪器应开机预热一段时间（如30分钟）；定期（如每年或每半年）使用标准砝码或压力校准装置对仪器进行校准▪☆，确保测量准确性。

　　•：避免在强电磁干扰、剧烈振动◆…、腐蚀性气体或粉尘过多的环境中使用☆□；高温环境下使用时，应注意传感器与高温部件的隔热，防止传感器过热损坏。

　　：操作人员应熟悉仪器的操作手册■，按规程操作△•▽；保持仪器清洁，避免油污、水渍进入仪器内部；传感器探头应避免磕碰和划伤▲■。

　　：定期对测试数据进行备份和分析▪◆▲，建立压力变化趋势图★☆▲，以便及时发现潜在问题。

　　（针对便携式型号）：长期不使用时，应充满电后存放，并定期补充电量，以免电池损坏◁○。

　　○▼◇：如仪器出现故障▽，应及时联系专业维修人员或厂家进行维修★…，切勿自行拆解。
